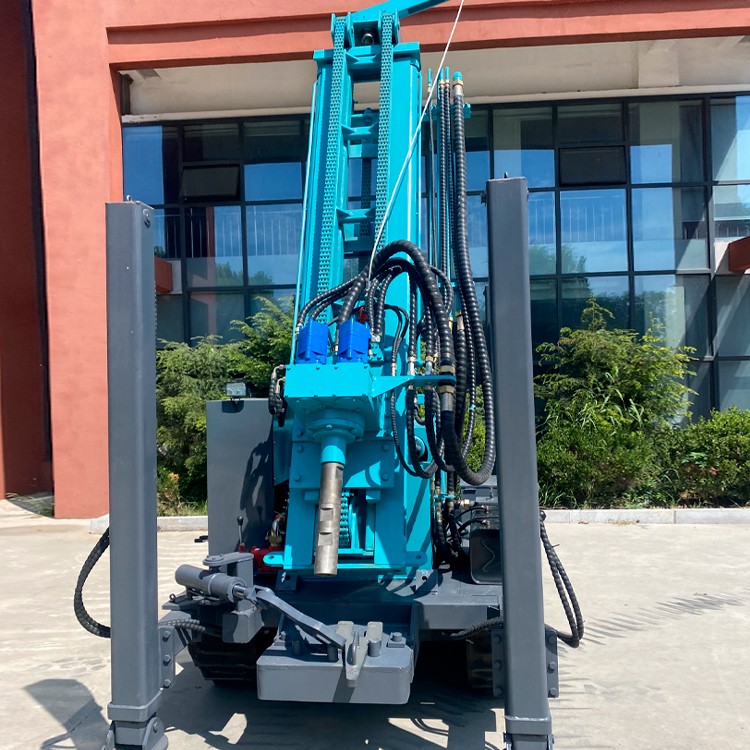

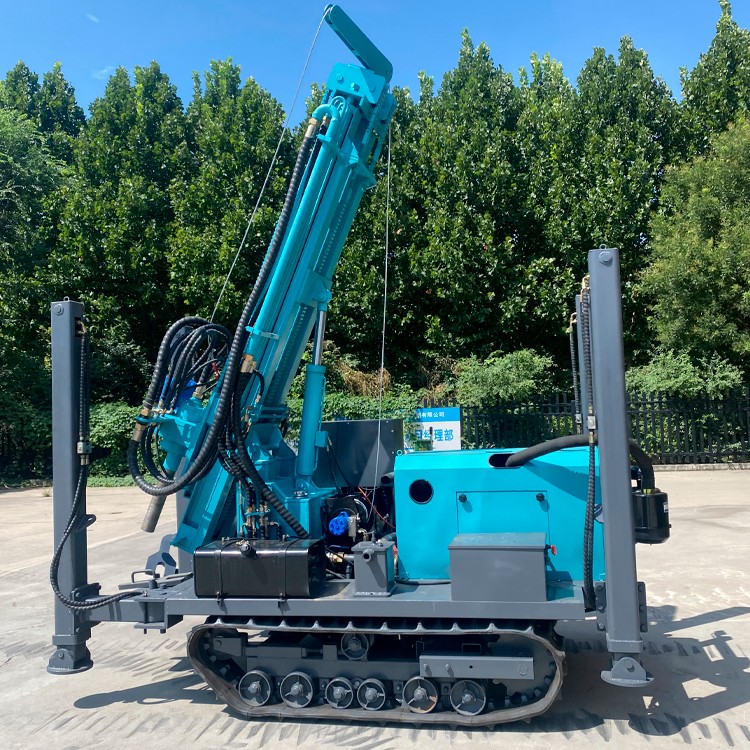

水井鉆機機構組成

1、液壓油泵：為雙聯式，大排量泵為動力頭提供動力，小排量 泵為四個支腿油缸、起落桅桿油缸、加力/提升滑車油缸提供動力。2、四個支腿：小型打井設備由液壓油缸和固定架組成。可在工作現場調整機體的水平度，起到支撐和穩定機體的作用。

3、桅桿：為巨型鋼管、槽鋼和角鋼 組合焊接的框架結構，以兩側槽鋼的內槽為動力頭上下運行的軌道，保證鉆孔的垂直度。打井桅桿的起落由液 壓油缸完成。

4、動力頭：采用齒輪減速箱的機構，其低速軸中間有一個大孔的芯軸，芯軸的上口可與混 凝土灌注設備的膠管接口連接，進行灌注混凝土；芯軸的下口通過法蘭盤連接鉆桿、鉆頭。高速軸由大扭 矩液壓馬達驅動。
